Somatom CR型CT常见故障的分析检修
作者：赵勇 李品江
单位：671000 云南省大理州人民医院CT室
关键词：
中华放射学杂志991119
我院于1993年引进西门子Somatom CRF型全身CT机，至今已运行近6年，现将运行中常见故障及检修报告如下，供同道参考。
硬件故障
例1 扫描后文字屏提示故障码为CP4010，扫描不能继续，控制台Reset指示灯闪亮，进行一次系统复位后，扫描又能正常进行几次，故障频繁发生。
分析检修：查故障码，提示：阳极已经过制动，但旋转频率信号ROTF仍然存在。故障发生后，打开扫描架可听到阳极转动声响，证明阳极没有有效制动。但此时复位系统一次阳极便能够及时停转，所以初步判断故障在旋转阳极制动电路，结合相关电路(X033E-20-3)，疑故障与制动继电器br1可靠性有关。打开高压控制柜查看旋转阳极控制电路板D7上br1，直观检查即发现其塑料外壳上有电弧烧灼痕迹，估计触点有电弧熔蚀现象。由于D7板拆卸困难，更换br1多有不便，所以试用砂纸细心打磨br1触点，如此处理后故障排除，至今已正常工作1年。
, 百拇医药
例2 TOP(定位片)扫描时，病床在行进中突然停住，曝光中断，扫描无法进行，文字监视器提示CP3183：Safty circuit table;CP3051：Horiziontal move timeout；但当把床面升至最高位(显示126)时，故障现象消失。
分析检修：从故障现象看，这是1例典型的联锁保护故障。根据经验，此类故障用“面板压缩法”观察联锁开关指示灯可快速查出故障所在。拆下病床后部“U”形面板，查看D10板(K1003)上指示灯，发现指示扫描架倾斜>±15°的V7指示灯一直点亮，而此时扫描架无任何倾斜，从而迅速判断可能是左机柜内开关S22或S23失效。经查是S22开关压下后碰珠被卡住，不能弹起，使S22一直呈开态，从联锁保护电路(图1)可知，S22断开将使K7继电器失电，如果此时床不在最高位，S12呈断开，K6不工作，将床面送入距离限制在550 mm内，如超出，S10断开，K3失电，水平驱动电机M失电，从而导致故障。当床面升至最高位时，S12呈闭合，K6得电闭合，旁路了此联锁保护，所以此时TOP扫描恢复正常。重新处理S22开关后，故障排除。
, 百拇医药

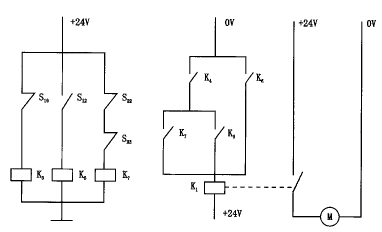

图1 床平移(进)安全联锁保护电路
例3 开机进入使用程序MSO4时，文字监视器提示IM0038/IM0039；IM0202等故障码，键入日期后进行系统复位，计算机死机，等待数十分钟后，系统有时能自行恢复正常。
分析检修：查IM0038意为：系统总线地址错误；IM0202意为：功能调用后，错误来自DMC控制台。按故障提示首先测试控制台，进入BSO4测试程序，分别键入*BCT↓，#ENA↓，#TES/COMI↓，#TES/ROI↓，#TES/CON↓，结果均能顺利通过。由于注意到在进入MSO4程序时，正常时对成像器和控制台的初始化没有进行，于是在BSO4中键入*MA253↓，对成像器及控制台进行初始化，结果提示故障码IM0039，同时成像器存储器板D1 激活，指示灯不能正常点亮，判断是成像器中地址控制板D51损坏，由于D51为一大板，没有维修条件，只有换板维修，购一好板换过后故障排除。该板为易损板，我们在5年中就换过2次。
, http://www.100md.com
例4 在一次检修后，开机进入使用程序，图像监视器漆黑一片，无任何显示，调图像也无任何反应，但键盘功能正常，无任何故障提示。
分析检修：根据故障现象，判断故障在视频信号传送通路，在该机中，图像视频信号是用光导纤维传送的，通过逐级检查，确定是光导纤维折断，估计是检修中不慎所为。由于更换多有不便，决定应急处理如下：拆除光导纤维及其他相应部件，用市售优质有线电视电缆，连接成像器D52板视频输出端X8和图像监视器视频输入端即可。同时为了减少衰减和电源工频干扰，采取如下措施：(1)连接电缆尽可能短些；(2)电缆走线与电源隔开，分置于不同的电缆沟槽；(3)电缆屏蔽层接地或机框。如此处理后观察，图像与用光导纤维传送相比无明显劣化，仅在扫描曝光时，图像上会出现一些细小的高频干扰条纹。
环境影响所致故障
例1 断层(TOM)扫描后，文字监视器提示：projection received×××(×××为小于选定投影数的某一不确定值)；US0080：timeout measurement,无图像产生。
, 百拇医药
分析检修：从故障提示看，是扫描中接收到的投影数不够。由CT数据采集原理知：投影数由机架控制脉冲GCP数目决定，扫描中GCP是由AP(轴位断层时)或MMP脉冲(定位片时)，经脉冲控制板D20K1002分频延时而得，投影数目的监测是由测试板D30K1002(扫描架内)完成的，当两个GCP脉冲间隔大于200毫秒时，数据发送器将被复位，停止数据发送。根据以上分析，首先检查GCP脉冲形成电路，为了确定是AP脉冲控制板D20故障，作TOP方式扫描，结果一切正常，证明D20板基本正常，故障疑点集中在AP脉冲形成电路。AP脉冲是由装于扫描架上的栅状圆环，配合光电检测器，经旋转编码产生。为了进一步检查，在ASO4测试程序中作TIM4(计时)测试，发现图上有“毛刺”，最大投影时间达15.4毫秒(正常9.50毫秒左右)，两投影偏差达60%(正常±10%)，于是怀疑栅环上有污物，遮住了光电检测器，造成AP脉冲(GCP脉冲)的丢失。打开机架前盖板，用毛刷清洁栅环后再行扫描，故障排除。
, 百拇医药
例2 TOM扫描像上出现暗圈状伪影，TOP扫描像上有2条黑色竖直条纹，变换层厚、重作空气校正均无效。
分析检修：圈状伪影的产生一般是通道积分板损坏或通道校正表失效所致。由于变换层厚及作空气校正均无效，考虑通道积分板故障。但进入调试程序ASO4，察看通道静态offset(补偿)值却没有异常，说明是部分通道的动态性能不好。检查中发现，由于扫描室空调被错误置在热风档，扫描室温度偏高，达23°C，DAS(数据采集系统)部件的框架温度更高，疑故障与温度高有关。设置空调在致冷档，待温度降至20°C以下时再行扫描，伪影消失。
例3 自动扫描时扫描中断，文字监视器提示US0096或US0095，警告Monitor值(射线量监测值)太高或太低，无图像产生；手动扫描也有如上提示，但能正常出图像，重作空气校正后，短时间内正常，时间一长故障又出现。
分析检修：由于校机一次能恢复正常，起初考虑是Monitor通道性能不稳定所致，但多方检查均无异常发现。后来观察到，当扫描时稳压器频繁调动时，此故障也就容易出现，故怀疑是否是稳压器的问题。为了验证，在稳压器上选择“直通”功能——外电压不经稳压直接输入，再进行扫描，结果故障提示反而很少出现。分析可能是稳压器稳压精度调整得太高，由于曝光时负载很大，在稳压器输出端正常也会有3～5V的压降，如果稳压精度调得太高，如±1%，势必造成每次扫描曝光开始后，稳压器就上下调动，反而造成CT系统输入电压的波动，从而引发故障提示出现。重新调整稳压器稳压精度在±2%，故障提示不再出现。
收稿：1999-01-05
修回：1999-04-29, http://www.100md.com
