基于语音识别技术的残疾人环境控制系统的研制
作者：朱磊 唐庆玉 崔子经
单位：清华大学电机系 北京 100084
关键词：残疾人；环境控制系统；语音识别；短时能频值；LPC倒谱；非线性分块
北京生物医学工程000201 摘 要 本文介绍了一种基于语音识别技术的残疾人环境控制系统(ECU)，该系统用PC机采集和识别输入语音，通过并口将指令传到控制箱中。控制箱内主要是译码电路、继电器组和电视红外遥控电路，分别控制电器设备、电话机和电视机的各项功能。该系统采用小词汇表孤立词语音识别模式，在语音指令的识别中用短时能频值作为切分音节的依据，用LPC倒谱和差分倒谱作为特征矢量，用倒谱域非线性分块法对特征矢量进行压缩和时间对准，最后用最近邻法作为判别准则。在识别算法中采用字长阈值法、滑动模板法和误差双阈值法来减小环境噪声的影响。
经过测试，该系统对于指令词的识别率高，对环境噪声不敏感，硬件的控制可靠，适合于高位截瘫的残疾人使用。
, 百拇医药
The Development of a Speech-Recognition-Based
Environmental Control Unit For the Disabled
Zhu Lei, Tang Qingyu, Cui Zijing
(Department of Electrical Engineering, Tsinghua University, Beijing,100084)
Abstract
A Speech-Recognition-Based Environmental Control Unit(ECU) is presented in this paper. In the system, a PC is used to sample the input speech and recognize it. Recognized results, which are the control commands, are sent to the control box through a parallel port of the computer. In the control box there are a decoding circuit, groups of relays, and a circuit of infrared remote controller. The control box controls electric appliances, a telephone, and a TV set for some functions. In the recognition of commands, which is speaker-dependent small vocabulary discontinuous speech recognition, Energy-Frequency-Value threshold is used to separate syllables. Coefficients of Linear Predictive Coding(LPC) Cepstrum and delta Cepstrum are selected as eigenvectors, which are compressed and time-registered according to Nonlinear-Blocking rule in the Cepstrum field. The nearest neighborhood criterion is used. Threshold of word length, sliding template, and double-threshold of error are applied to minimize influence of environmental noise.
, 百拇医药
Test result shows that this ECU has a high recognition rate for commands; it is insensitive to environmental noise, and the hardware control is reliable. This ECU is suitable to be used for high level paraplegic users.
Key words:The disabled, Environmental Control Unit(ECU),Speech recognition, Energy-Frequency-Value,LPC Cepstrum,Nonlinear-Blocking
0 引言
环境控制系统(Environmental Control Unit,简称ECU)是一种供残疾人使用的电子机械辅助装置[1]，它能使残疾人对居室环境中的各种护理或服务设施进行控制，如开关门，拉窗帘，控制电扇、电视机等家电设备。ECU技术在提高重度残疾人的生活质量方面有着积极意义。ECU中最重要也是最难设计的是它的接口单元，早期的ECU采用机械开关或者电磁开关，使用者下达一个指令时往往要动作很多次，这对于本来行动就不方便的残疾人来说是很困难的。对于大多数四肢截瘫的病人来说，在接口单元处运用语音识别技术，使ECU能够“听懂”残疾人使用者的命令，会给使用者带来很大方便，这种ECU就称为语音控制环境控制器(SECU)。
, http://www.100md.com
本文介绍我们研制的一种以PC机为平台的残疾人语音环境控制系统。通过它，高位截瘫患者可以完成开关家用电器、看电视和打电话等动作，实现一定程度上的生活自理。
1 系统组成
麦克风声卡PC机监视器并行口控制箱电话电器电视机图1 SECU硬件系统组成语音控制环境控制器的系统结构如图1所示，它由PC机、控制箱及家电设备组成。由于语音识别的算法比较复杂，运算量较大，因此采用PC机进行语音数据的采集、处理和识别，然后通过并口把指令传到控制箱中，由控制箱再去对各种电器进行控制。这样构造系统的另一个好处是便于进行软件升级。
图1 SECU硬件系统组成
2 控制箱的硬件实现
, 百拇医药 环境控制器对各种电器的控制由控制箱(结构见图2所示)实现，控制箱内有电源、译码电路、继电器组和红外遥控电路等。独立的开关稳压电源提供+12V和+5V直流电源。PC机通过并行口输出的控制信号经译码后分为4组，其中1组用来控制电器设备，1组用来实现电视的基本遥控功能，另外2组用来进行电话拨号。当用于控制电器开关时，控制信号锁存后经MC1413驱动，吸合微型继电器，继而吸合中间继电器，接通220V交流电。微型继电器由+5V供电，中间继电器由+12V供电，在线路板设计上将+5V的地与+12V的地分开以削减由于中间继电器吸合带来的电磁干扰。电视机的控制由专用红外遥控芯片TC9012来实现。一部专门的电话机用来实现语音拨号，当对应于一个按键的微型继电器吸合时，电话键盘上相应的行选和列选被接通，由电话键盘电路发出电话拨号用双音频信号。
图2 控制箱结构框图
3 语音指令的识别
, 百拇医药
语音环境控制器中的核心部分是语音指令的识别，在本系统中是由PC机完成的。开发所用的计算机为Celeron366，64M内存，用Creative Sound Blaster PCI64声卡完成语音的采集。语音采集采用8kHz采样率，数据分辨率为16bit。目前，该系统的语音识别属于特定人孤立词语音识别，系统所使用的词汇为约20条指令词和10个数字。识别的流程如图3所示，各部分的算法原理如下：
图3 语音识别流程
3.1 切分音节
在语音识别中很关键的是确定每个音节的起始和结束位置。音节在大多数情况下是由清音和浊音组成的，浊音的短时平均幅度大而清音的短时过零率高，无声的短时平均幅度最低而短时过零率居中。如果同时考虑短时平均幅度和短时过零率来进行音节切分一定会取得比较好的效果。定义短时能频值
, http://www.100md.com
Q0=E0Z0 (1)
其中E0为短时能量(一帧语音中各点能量之和)，Z0为短时过零率(一帧语音通过零点的次数)。在环境控制器开始工作之前，先在安静状态下确定一个短时能频值阈值QT作为切分音节的依据。
3.2 提取特征矢量
语音环境控制器采用线性预测编码(LPC)倒谱[2]和差分倒谱[3]作为特征矢量。它的计算过程如图4所示：
图4 特征矢量的计算过程
用Hamming窗将输入的语音s(n)分帧，帧长为20ms，帧移为10ms。求得每帧的自相关系数后经过一个LPC分析器得到阶数为12的AR模型的各个系数，通过式(2)
(2)
, 百拇医药
可以递归地求得LPC复倒谱，再经公式
(3)
处理和加窗(式4)就可以很方便地得到倒谱系数
(m)。
(4)
差分倒谱
(m)可以通过差分运算(式5)求得。其中G为一比例因子，在本系统中取为0.375。
(5)
在本系统中，倒谱和差分倒谱都取为16阶，这样对每一帧语音就可以得到一个32维特征矢量。
, 百拇医药
3.3 特征矢量分块
即使是同一个使用者每次发同一个音节时的发音长度也不可能完全一样，本系统采用一种倒谱域内非线性分块(Nonlinear-Blocking)[4]的算法来对测试语音与模板在时域上进行对准，即：
设X=x1，x2，…，xT为一语音的特征序列，xt=(x1t…xpt)是某一时刻t的p维特征矢量。将在时刻t时的特征变化量表示为：
(6)
将时刻1到t的特征总变化量表示为：
(7)
, http://www.100md.com
通过非线性分块将语音数据分成N块，分块点T0(=0)，T1…TN-1，TN(=T)为满足下式的一组参数{Tk}：
(8)
这样就使每一块内的特征变化量大致相等，都约为时刻1到T的特征总变化量的1/N。经过这样分块，对特征变化较大的时间段，相应块内的语音帧就取得较少；而对特征变化较小的时间段，则相应块内的语音帧数就取得多，在本系统中每个音节分为4块。分块之后，取每块内特征矢量的平均值作为新特征，不仅可以压缩语音数据量，而且可以使不定长模板匹配问题转化为固定长度的模板线性匹配问题。图5是同一个人两次说同一条指令时的分块特征矢量图示。

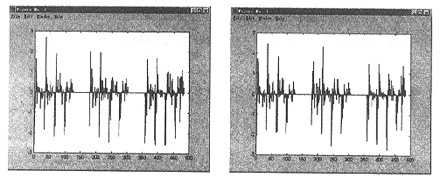

图5 两次说“开灯1”的特征矢量比较
, 百拇医药
3.4 最邻近法判别
由于选取LPC倒谱和差分倒谱作为特征矢量，因此畸变准则就选用标准的欧氏距离法。两个词间的距离由下式确定，其中K是一个词所分的块数(应该是音节数乘以4)。
9)
在对测试模式进行分类时，采用最邻近法，即测试模式最接近哪一个模板就将其归为哪一类。
3.5 抵消环境噪声影响的一些方法
SECU的使用环境与一般的语音听写系统不同，必须在使用者与他人进行的交谈和对SECU下达的指令间加以区分，同时还要考虑周围环境噪声的影响。因此在识别指令时需要采用一定的方法来抵消环境噪声的影响。在本系统中应用的主要有字长阈值法、滑动模板法和误差双阈值法。
, http://www.100md.com 4 系统性能测试
四位使用者对本系统作了初步测试，在中等阈值设置下，正确识别率可以达到96%，拒识和不理会占4%，基本没有误识，达到了环境控制器的使用要求。环境噪声强度不易测量，且随时间变化较快，因此难以给出定量测量。在测试中发现以中等强度播放音乐对语音指令的识别无影响。
5 结论
本文介绍了一个基于PC机的实用残疾人语音环境控制系统。该系统可以控制开关电灯、电扇、电视机等家用电器；可以控制电视机频道转换及音量调节；可以控制接电话和打电话。
经过测试，该系统对于指令词的识别率高，硬件的控制可靠，完全适合于高位截瘫的残疾人使用。
作者简介：朱磊(1976—)，男，清华大学电机系生物医学工程专业硕士研究生。
, 百拇医药
参考文献
[1] 唐庆玉等.ECU-1型残疾人家庭环境控制器的研制.中国康复理论与实践，1998，4(3)：124～128
[2] 杨行峻等.语音信号数字处理.电子工业出版社，1995
[3] Rabiner LR,et al. High performance connected digit recognition using hidden markov models. IEEE Transactions on Acoustics Speech and Signal Processing, 1989,37(8)：1214～1225
[4] 黄昌宁等主编.语音信息处理专论.清华大学出版社、广西科学技术出版社，1991：509～518
(1999-12-13收稿), http://www.100md.com
