智能变电站工程调试及验收标准主要技术内容是：总则、术语和缩略语、基本规定、组态配置、单体调试、分系统调试、启动试运、调试验收。
前言
根据住房和城乡建设部《关于印发(2014年工程建设标准规范编制、修订计划>的通知》(建标(2013)169号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本标准。
本标准主要技术内容是：总则、术语和缩略语、基本规定、组态配置、单体调试、分系统调试、启动试运、调试验收。
本标准由住房和城乡建设部负责管理，由中国电力企业联合会负责日常管理，由广东电网有限责任公司电力科学研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送广东电网有限责任公司电力科学研究院(地址：广东省广州市越秀区东风东路水均岗8号，邮编：510080)。

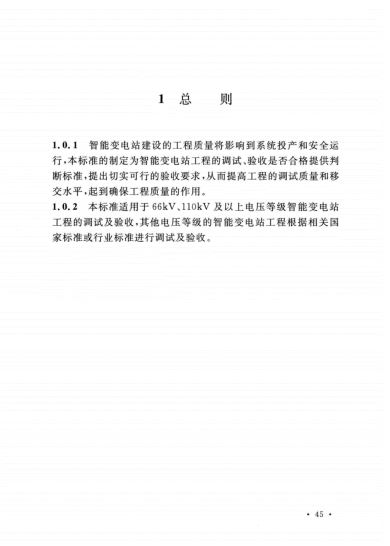

总则
1.0.1 为规范智能变电站工程调试及验收，提高调试质量和移交水平，制定本标准。
1.0.2 本标准适用于110kV(66kV)及以上电压等级智能变电站新建及改扩建工程。
1.0.3 智能变电站调试及验收，除应符合本标准外，尚应符合国家现行有关标准的规定。
单体调试一般要求
待调试设备(装置)应进行资料检查，包括设备的出厂试验报告、技术说明书、图纸资料等，资料应完整。
待调试设备(装置)应进行外观、接口及电源检查，包括外观检查、上电检查、电源检查、绝缘试验及光接口功率测试，应满足技术协议要求。
待调试设备(装置)应进行软、硬件检查，包括硬件配置检查、参数检查、程序版本检查、配置文件版本及校验码检查，应满足技术协议要求。
PMU装置
PMU装置测试应包括精确度测试、实时记录功能检查和触发启动采样数据记录测试，并应符合现行国家标准《电力系统同步相量测量装置检测规范》GB/T 26862的有关规定。
PMU装置应进行SV异常告警测试，模拟SV输入异常，被测装置应符合下列规定：
1模拟SV报文配置异常，告警应正确；
2模拟SV输入通信中断或丢帧超时，告警应正确；
3模拟SV品质位无效或检修标识不一致，告警应正确。

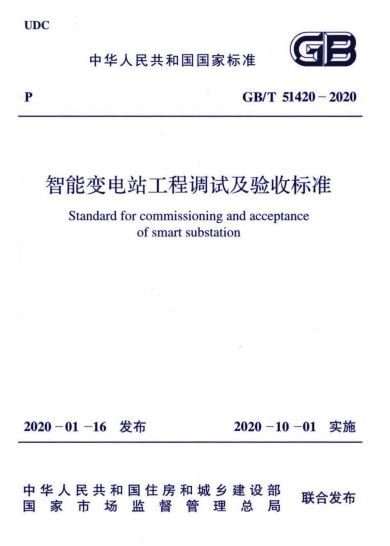

智能变电站工程调试及验收标准截图
