    给水排水工程顶管技术规程最新发布

    对于建筑施工来说，给水排水工程的施工是非常重要的一项工作内容，同时也是建筑施工过程中的基本工程之一，其会直接的影响到居民的日常生活，那么他的规定大家又知道多少，小编给大家准备了给水排水工程顶管技术规程最新发布，欢迎

    相关内容部分预览



    顶管技术在市政给排水工程中的应用分析

    一、科学合理的选择顶管

    市政工程中的顶管施工技术主要指楼房、小区和道路等管道线路施工过程中不把整个路面挖开而将管道铺设于地下，并能穿过地面上的构筑物和管道以及其他不易开挖的建筑物，在成本还是工期方面与传统的铺设方式相比具有明显的优势，效率高、无污染，符合生态文明建设的大局。

    顶管材质选择：在市政管道铺设过程中，推进顶管一般钢筋混凝土制作。如果施工地点腐蚀性较小，钢管也可以作为顶管。如果顶管用钢筋混凝土管制作，为不发生意外，该管的管径、配筋和应力计算应严格计 算、选用并检查，以确保该管的各项指标均符合有关标准的要求。

    管材直径：在混凝土施工过程中，管道的直径是根据施工现场的实际情况和要求确定的。选定管材直径后，要检验此直径是否符合施工要求。然后根据检验结果等相关参数确定管补强量和厚度等参数，确保施工过程中的安全。根据以往的施工经验，管的内径必须不小于50厘米。

    二、施工工艺

    顶管技术中的井都有不同的用途，一般分为作业井和接收井。一般来说，钢筋混凝土结构顶管最常用。钢筋混凝土结构顶管所用顶管井按结构分主要有单孔井和单排井。

    其中，单孔井的形状规格比较多包括圆形、矩形和方形；而单排孔井的形状规格比较单一主要是长方形。但是，在施工作业井的施工过程中，钢筋混凝土的结构和形状不是随便确定的必须严格根据现场道路及建筑以及土质等各种复杂情况确定。完成施工任务后,也不能马虎，工作井和接收井的施工质量检查也是重中之重，必须严格确保其施工质量符合相 关要求。在顶管施工中有一个难点是穿墙施工，穿墙施工时要做好防水措施，打开穿墙门板后，不能耽误时间要立即把工具管从井口推出来，为防止进水，要抓紧时间同时安装止水设备。操作步骤：要把水泥浆添加在穿墙管的中间和穿墙管的外部，这样既能起到防止进水的目的，又能确保穿墙管周围土层的强度，防止土壤坍塌，以保证穿墙管的稳定性。

    三、顶管施工技术中的难点及纠偏措施

    顶管推进技术最关键的部分是初始部分顶管施工，这项工作是指顶管设备和第一段管道从工作井口进入内部土壤。第一段管道铺设时容易发生偏离。因此，为了防止管道偏离顶进预定轨道，应特 别注意将工具管调整到最合适位置时，在工具管下安放支持架。一旦发生偏离，要及时纠正并做好补救措施。在长距离推进过程中，容易出现误差及其他特殊情况，此时推进阻力较大，而且路面可能会发生下沉，这是就要使用一些技巧特别注意压注触变泥浆的运用。具体要求就是在铺设施工过程中在顶进机头末端予以注入适当泥浆。另外为减少泥浆的使用节约成本， 应在管道的最合适位置进行补浆。由于震动、路面塌陷和沉降、以及管线复杂等因素，在推进过程中难免发生误差，这是就要进行顶管校正，调节机头偏离位置，而且此过程要贯穿始终，要不断进行调节，使管线按照设计轴线慢慢推进，具体做法：用千斤顶慢慢顶起管道调节机头偏离角，减小偏离误差。此外，在管道纠正偏差的过程中不要着急，应特别注意：

    工具管顶升角度要小，少量多次，速度要尽可能慢一些。根据经验，一般用以下几种方法校正:

    (1)挖土修正法

    (2)强制纠正

    (3)专业校准工具管校准。

    (4)如果采用沉积物平衡挖掘设备

    可以根据及其及其系统自动给出的方法进行调节。这4种方法均能达到校正目的，工程中可根据实际情况选择最合适的方法校正。

    施工现场给水排水技术及管理

    对于建筑施工来说，给水排水工程的施工是非常重要的一项工作内容，同时也是建筑施工过程中的基本工程之一，其会直接的影响到居民的日常生活。给水排水工程在施工过程中，应当尤为重视施工的技术，在技术的选用过程中，应当依照不同的给水排水工程施工现场情况，选用更为适宜的施工技术，以确保给水排水工程施工的质量。

    1、现场给水排水施工的工序

    给水排水的施工主要包含有三个阶段，分别为施工前的准备阶段、施工阶段以及验收阶段。所以，在进行技术控制的过程中，同样应当从上述的三个阶段入手。进行给水排水的施工作业之前，应当对现场全面的清理，再对现场进行合理的勘查，以更加科学的对施工组织方案加以编写，并且也应当对相关的图纸加以分析与研究，找出其中不合理之处加以改正。经过对图纸的会审，让施工人员全面的了解设计的意图，才能够对具体的施工任务加以科学的分解，同时在施工中才能够更好的落实与执行。施工作业人员进行施工的过程中，应当对给水排水的施工工序加以管控

    ，确保使用原材的质量，保证各种工序之间能够更加合理的搭接。当给水排水施工的重点工作完成以后，应当全面、仔细的加以检查，要对管网的强度值、气密性和相应的焊接位置加以全面的检查，确保施工质量能够满足设计以及标准的要求。 2、施工现场给水排水技术与管理

    2.1做好技术交底工作

    要确保给水排水工程的质量，应当做好施工前的控制工作。进行给水排水施工作业之前，应当对相关技术人员进行全面的技术交底工作，监理应当要通过书面的形式下发给施工人员相应的质量要求，应当依照施工图纸进行严格的施工作业。若是发生设计变更，应当经过建设单位、设计单位以及监理单位的签字确认以后，才可以对图纸进行更改，如果没有经过监理的签字确认，坚决不允许进行图纸的变更。

    2.2严控给水排水施工使用材料的进场以及质量检查工作

    给水排水工程施工过程中，会涉及到较多的材料以及设备，而所使用材料的质量将直接决定着给水排水工程的质量。因此，进行给水排水现场施工的过程中，尤为应当重视对材料的进购以及管理。

    在材料的购进过程中，应当依照给水排水施工进度和材料的使用顺序，分批次的进行原材的购进，同时，当材料进入施工现场时，应当加以严格的检查，确保进购的材料质量合格。当进行材料的堆放时，同样应当确保材料堆放的环境符合要求，要防止材料受潮或者淋水等问题发生，以确保材料的质量不受影响。

    2.3预留和预埋

    进行给水排水现场施工的过程中，会涉及很多的孔洞以及套管的预留和预埋工作，而预留或者预埋位置的准确性，将会直接的影响到给水排水施工的质量。当确保了预留和预埋位置的正确性以后，应当对预留以及预埋位置进行充分的振捣处理，防止由于预留以及预埋位置处形成孔洞，而导致位置的偏移。对于给水排水工程的施工来说，最为重要的便是预留和预埋工作，所以，应当强化此项工作的管控。

    2.4给水设备安装

    进行给水设备的安装作业之前，应当严格的对相关的设备加以检查，检验给水设备能否达到设计以及标准的要求。并且，还应当保证给水设备没有发生锈蚀、损坏以及缺件等问题。

    对设备进行事先的预运行，确保设备在预运行的过程中没有阻滞以及异常的声响。另外，要全面的测量给水设备的具体尺寸，依照设备的实际尺寸合理的安排给水设备放置的位置。

    进行管道安装施工时，要严格的检查管道支架的质量，检查管道支架和管道的坡向以及标高等。进行安装时，如果管道必须穿透墙体或是穿透楼板，应当加设相应的管道防护材料。

    例如，可以加设上套管，并且在管道和套管的间隙位置填充适宜的阻燃物质。进行管道的安装作业时，若是出现施工中断的现象，则要求将管道全面的包裹，避免外界的杂物、污水等进入到管道的内部。

    2.5排水管道的安装技术

    在安装排水管道时，要求应当依照相应的管道位置以及排水要求，合理的安装伸缩节装置。如果设计中未给出排水管道的安装要求，在进行伸缩节安装时，要确保伸缩节的间距适宜

    ，而且确保相邻的两个伸缩节间距值要小于4m。进行排水管的安装过程中，对于水平管道以及主干管道等均应当事先的完成通球实验，并且要求球径值应当超过管道直径的2/3，通球率应当为100%。另外，也应当把排放生活污水管道的坡度值设定于标准范围之中。还应当对排水管道的管口加以严格的检查，确保检查口满足设计的要求。一些立管若是较为隐蔽，则需要加设检修门。另外，排水所用的通气管道不能和烟道以及风道等相连接，进行安装作业时应当符合相关的设计以及规范要求。

    2.6试压过程

    在给水排水管道安装完成之后，通过试压工作能够有效的对管道施工质量进行检查，也是对施工质量的验证，同时还是保证工程质量的关键环节。在进行管道的试压过程中，通常会出现以下问题:一些给水排水工程，当安装作业完成以后，试压的工作中，没有重视管道发生的渗漏以及管口液降低的问题，易发生管道泄漏的问题。就试压工作中出现的一些问题，应当编制有针对性的故障预防措施，并依照施工现场的情况，编写更为合理与科学的试压方案，确保能够及时的排查出渗水位置。而一些水平主干管道，还应当进行灌水试验，一些立管应当进行通水试验。

    在进行各种试验的过程中，应当做到全面的检查，防止出现遗漏，而留下安全隐患。

    2.7 施工现场的管理

    进行给水排水的施工过程中，对于现场的管理，相关人员要按照现场的情况，对于施工方案进行及时的调整与控制，确保安装施工的质量与安全性。例如，若是在施工的过程中遭遇雷雨天气，要避免在此期间进行施工，尽可能的避开雷雨天气，防止由于恶劣天气的影响，而导致施工中出现安全事故。排水管道的排出口应当依照相关的规范以及标准要求，进行接口的密封处理，同时要进行灌水试验。另外，隐蔽填土施工过程中，应当采用适宜的施工方法，防止出现用力过大而造成接口位置的破坏，避免出现泄漏问题。给水排水施工中的一些隐蔽工程，应当依照我国的法律以及法规的规定，进行严格的竣工验收，必须经过监理人员的验收合格之后，才能够开始下一工序的施工作业。

    3、总结

    对于建设项目而言，给水排水的施工将直接的影响到建筑物的功能、耐久性以及使用寿命等等。因此，要求施工人员应当具备较高的素养，并且施工中应当采用更为先进的施工技术，如此才可以保障建筑物功能的有效发挥。在进行给水排水工程的施工时，应当确保现场施工的管理工作做到位，如此才能够保障给水排水施工作业的质量，以更好的确保建筑工程的质量。

    另外，只有进一步的强化给水排水施工人才的教育与培养工作，才能够进一步的推动给水排水技术的改革与创新。因此，我们应当强化对施工专业人才的培养，树立技术人员的责任意识，提升人员的职业素养，使得给水排水工程的施工拥有可靠的基础保障。

    MPP顶管技术的施工要点

    MPP顶管技术是一项用于市政施工的非开挖掘进式管道铺设施工技术。

    MPP顶管技术要点 ：

    1、就是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。

    2、非开挖工程技术彻底解决了管道埋没施工中对城市建筑物的破坏和道路交道的堵塞等难题，在稳定土层和环境保护方面凸显其优势。这对交通繁忙、人口密集、地面建筑物众多、地下管线复杂的城市是非常重要的，它将为城市创造一个洁净、舒适和美好的环境。

    3、非开挖技术是近几年才开始频繁使用的一个术语，它涉及的是利用少开挖 ，即工作井与接收井要开挖，以及不开挖 ，即昏道不开挖技术来进行地下管线的铺设或更换，顶管直径DN800一4500。

    通过工作井把要埋设的管子顶入土内 ，一个工作井内的管子可在地下穿行1500米以上，并且还能曲线穿行，以绕开一些地下管线或障碍物。

    4、它的技术要点在于纠正管子住地下延伸的偏差。特别适用于大中型管径的非开挖铺设。具有经济、高效，保护环境的综合功能。这种技术的优点是：不开挖地面 ；不拆迁；不破坏地面建筑物；不彩响交通；不破坏环境；施工不受气候和环境的影响；不影响管道的段差变形；省时、高效、安全，综合造价低。

    5、该技术在我国沿海经济发达地区广泛用于城市地下给排水管道、 天然气石油管道、通讯电缆等各种管道的非开挖铺设。它能穿越公路、铁路、桥梁、高山、河流、海峡和地面任何建筑物。

    采用该技术施工，能节约一大笔征地拆迁费用、减少对环境污染和道路的堵塞，具有显著的经济效益和社会效益。

    MPP顶管施工技术发展及工作原理：

    MPP顶管施工是继盾构施工之后而发展起来的一种地下管道施工方法 ，它不需要开挖面层，并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等。

    顶管施工借助于主顶油缸及管道间中继间等的推力，把工具管或掘进机从工作井内穿过涂层一直推到接受井内吊起。与此同时，也就把紧随工具管或掘进机后的管道埋设在两井之间，以期实现非开挖敷设地下管道的施工方法。

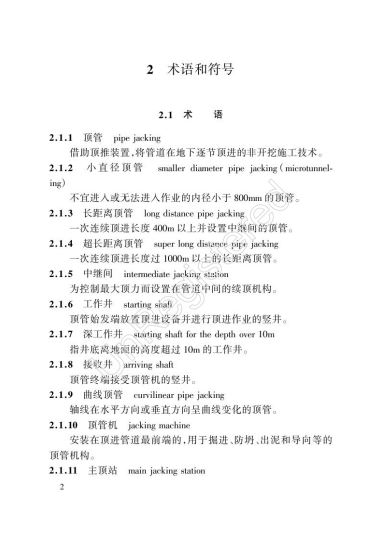

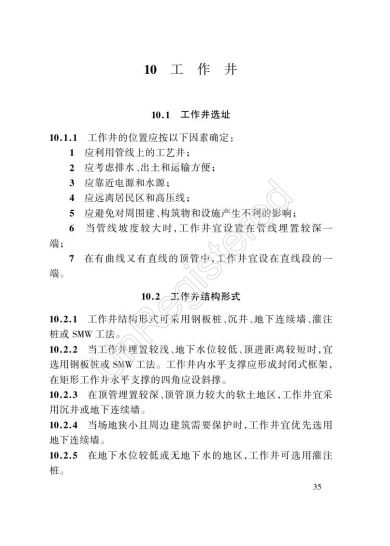

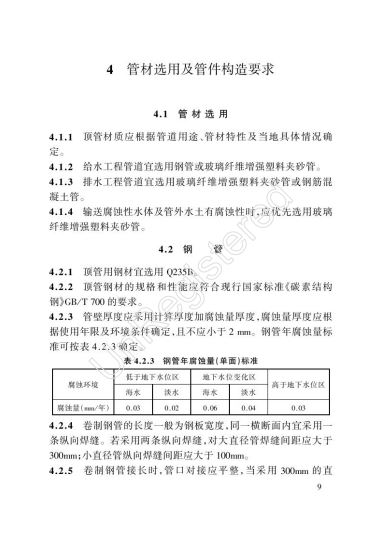

    给水排水工程顶管技术规程最新发布截图
