资料下载：04S516混凝土排水管道基础及接口图集 pdf高清电子版

04S516混凝土排水管道基础及接口图集 pdf高清电子版

http://www.100md.com 2016年3月24日

第1页

第2页

第4页

第19页

第21页

第30页

04s516图集

04S516混凝土排水管道基础及接口图集

04s516图集

    参见附件(1318KB，47页)。

    04S516混凝土排水管道基础及接口图集由北京市市政工程设计研究主编，pdf格式高清无水印，方便大家随时随地阅读参考，图集内容为采用预制安装的混凝土圆形排水管道的雨、污水管道基础及接口的标准做法。欢迎下载。

    04S516图集介绍

    本图集适用于开槽法施工采用沙石基础(土弧基础)、混凝土基础和顶进法施工(顶管)的室外埋地雨水、污水及合流等重力流无压混凝土排水管管道工程。主要内容包括圆形混凝土雨、污水排水管道的基础及接口的做法。图集对设计原则、选用条件、施工要求等也作了详细介绍，本图集在施工时可根据现场情况选用并按图施工。

    04s516图集样张

    04S516图集目录

    目录1

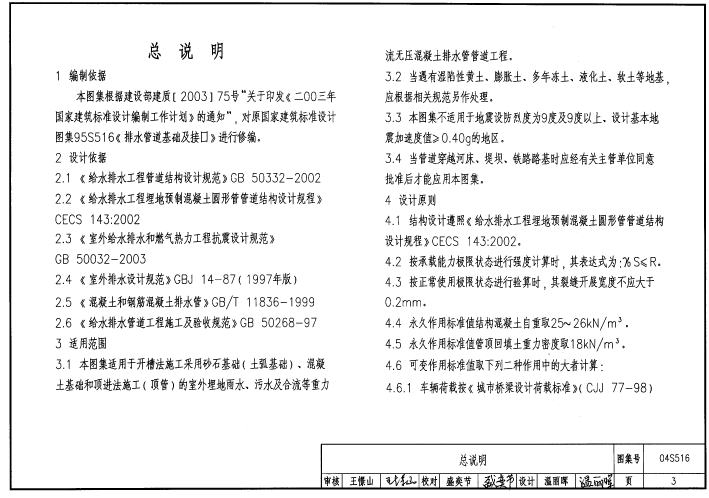

    总说明3

    D＝600～3000钢筋混凝土管 90°砂石基础8

    D＝400～3000钢筋混凝土管 120°砂石基础9

    D＝300～3000钢筋混凝土管 150°砂石基础10

    D＝200～3000钢筋混凝土管 180°砂石基础11

    D＝600～2000预应力混凝土管 90°砂石基础12

    D＝400～2000预应力混凝土管 120°砂石基础13

    D＝400～2000预应力混凝土管 180°砂石基础14

    D＝1000～3000钢筋混凝土管(顶进法施工)15

    D＝600～3000钢筋混凝土管 (Ⅰ级管)120°混凝土基础16

    D＝600～3000钢筋混凝土管 (Ⅱ级管、Ⅲ级管)120°混凝土基础17

    D＝600～3000钢筋混凝土管 (Ⅰ级管)180°混凝土基础18

    D＝600～3000钢筋混凝土管 (Ⅱ级管、Ⅲ级管)180°混凝土基础19

    D＝150～600混凝土管 90°混凝土基础及接口20

    D＝150～600混凝土管 120°混凝土基础及接口21

    D＝150～600混凝土管 180°混凝土基础及接口22

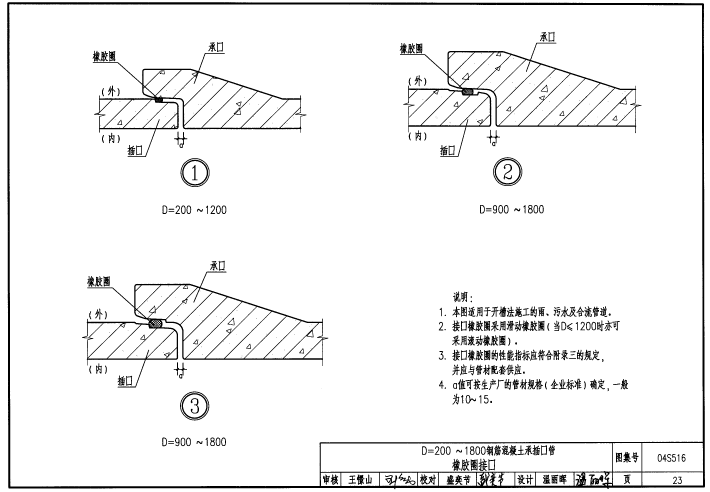

    D＝200～1800钢筋混凝土承插口管橡胶圈接口23

    D＝1000～3000钢筋混凝土企口管橡胶圈接口24

    D＝1000～3000钢筋混凝土钢承口管橡胶圈接口25

    D＝1000～3000钢筋混凝土双插口管橡胶圈接口26

    D＝400～2000预应力混凝土承插口管橡胶圈接口27

    D＝600～3000钢筋混凝土平口及企口管 120°混凝土基础钢丝网水泥砂浆抹带接口28

    D＝600～3000钢筋混凝土平口及企口管 180°混凝土基础钢丝网水泥砂浆抹带接口29

    D＝600～1200钢筋混凝土平口及企口管 120°混凝土基础现浇混凝土套环接口30

    D＝1350～3000钢筋混凝土平口及企口管 120°混凝土基础现浇混凝土套环接口31

    D＝600～1200钢筋混凝土平口及企口管 180°混凝土基础现浇混凝土套环接口32

    D＝1350～3000钢筋混凝土平口及企口管 180°混凝土基础现浇混凝土套环接口33

    D＝1000～3000钢筋混凝土企口管膨胀水泥砂浆接口34

    D＝600～1000钢筋混凝土平口及企口管 120°、180°混凝土基础现浇混凝土套环柔性接口35

    D＝1100～2000钢筋混凝土平口及企口管 120°、180°混凝土基础现浇混凝土套环柔性接口36

    D＝2200～3000钢筋混凝土平口及企口管 120°、180°混凝土基础现浇混凝土套环柔性接口37

    附录一钢筋混凝土管规格表38

    附录二混凝土管、预应力混凝土管规格表39

    附录三橡胶圈及橡胶垫性能指标表40

    附录四聚硫密封膏及聚氨脂密封膏性能指标表41

    附录五环氧煤沥青及聚乙烯泡沫塑料板性能指标表42

    附录六橡胶止水带性能指标表43

    附录七排水管产品规格示例(一)～(三)44

附件资料：

04S516混凝土排水管道基础及接口.pdf（1317KB）
